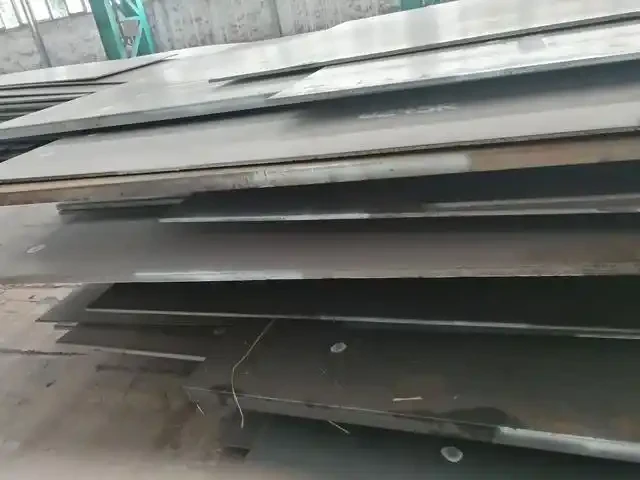

A516 Gr.70鋼板中温圧力容器-および低温圧力容器の分野で広く使用されている炭素鋼板です。-石油化学、発電、ボイラー、貯蔵タンクなどの産業において非常に重要な位置を占めています。エンジニアリング プロジェクトの国際化に伴い、設計、調達、製造のプロセスにおいて、標準システムの違いに関連する問題が頻繁に発生します。したがって、A516 Gr.70 に相当する材料が何であるかという問題は、実用的かつ専門的な関心事となっています。
ASTM A516 Gr.70 の材料の位置付け
ASTM A516 規格は主に圧力サービス用の炭素鋼プレートを対象としており、中低温条件下での靭性性能を重視しています。--。グレード 70 は最も広く適用されているバリアントであり、次のような特徴があります。
適度な炭素含有量と良好な溶接性
高い引張強度（約485～620MPa）
必須の衝撃テスト（通常はシャルピー V-} ノッチ）
ASMEボイラーおよび圧力容器コードで一般的に使用されています
したがって、同等の材料を決定するには、単に強度を考慮するだけでは不十分です。化学組成、機械的特性、衝撃靱性、供給条件、および適用可能な仕様を総合的に評価する必要があります。
共通の国際的な同等または類似の材料
中国標準 (GB)
Q345R
これは現在、エンジニアリング用途において A516 Gr.70 に相当する国産材料として最も一般的に考えられています。
- 設計用途：圧力容器用特殊鋼
- 同等の強度グレード
- 衝撃靱性も同様に強調
実際のプロジェクトでは、A516 Gr.70 の代替として Q345R がよく使用されます。ただし、両者の間には化学成分管理や納入技術条件に違いがあることに注意してください。厳密に置き換えるには、設計者または専門家の承認が必要です。
欧州規格 (EN)
P355GH (EN 10028-2)
これは、圧力容器用の A516 Gr.70 に相当する最も近い欧州非合金鋼です。{0}
- 強度レベルが若干高い
- 優れた高温-および中温-性能
- ヨーロッパの標準ボイラーおよび圧力機器で広く使用されています
欧州の標準システム内では、P355GH は一般に A516 Gr.70 と同等の材料として指定されています。
日本規格（JIS）
SPV490(JIS G3116)
Gr.70相当の強度等級を有する日本製圧力容器鋼板です。
- 溶接性が良い。
- 厳しい靭性要件。
日本の-資金提供または JIS- 準拠のプロジェクトでは、SPV490 は A516 Gr.70 と同等の材料とみなされます。
「等価性」は「直接置換」と同等ではありません
エンジニアリングの実践では、多くの論争が「等価性」という用語の誤解から生じています。以下の点を強調することが重要です。
規格が異なれば強調される側面も異なります
規格によっては、高温での性能を優先するものもあれば、低温での耐衝撃性を重視するものもあります。-
同等の強度は完全な同等とは限らない
化学組成の範囲、衝撃試験温度、熱処理条件はすべて、最終的な使用時の安全性に影響します。
規制要件と審査要件は異なる
特殊な機器や圧力容器の用途では、材料の代替には設計部門、検査当局、または顧客からの書面による承認が必要になることがよくあります。
材料を同等のものに置き換えるのは、単純なグレード間の一致ではありません。{0}}-次の 3 つの基本原則に従う必要があります。
- まず、主要な特性を包括的にカバーし、{0}降伏強度、引張強度、衝撃靱性、その他の指標が設計要件を満たしていることを確認します。
- 第二に、プロセスの互換性: 溶接性と成形性は元のプロセスと一致する必要があります。たとえば、ASTM A516 グレード 70 では、75 ～ 125 度の溶接予熱温度が必要です。同等の材料は、同等のプロセスウィンドウを維持する必要があります。
- 第三に、アプリケーション-固有の適合性: 酸性環境向けの耐 HIC グレードを優先し、極低温シナリオ向けの衝撃試験の検証を強化します。-
エンジニアリングプロジェクトにおける材料選択に関する推奨事項
プロジェクトで A516 Gr.70 の同等の代替品が必要な場合は、次のガイドラインに従ってください。
該当する設計コード (ASME、GB、EN、または JIS) を特定します。
主要な性能指標を比較します: 降伏強さ、引張強さ、衝撃靱性
納入条件と検査要件を考慮する
必要に応じて、材料比較の文書化または計算検証を実施します。
デザイナー、クライアント、または規制当局と事前に連絡し、確認する
結論
A516 Gr.70 鋼板は、強度、靱性、製造性の最適なバランスを実現しているため、広く採用されています。 Q345R、P355GH、SPV490 などの国家規格にはさまざまな「同等または類似の」材料が存在しますが、-真の同等性は常に仕様、動作条件、安全性の責任に基づいている必要があります。実際のアプリケーションでは、包括的な評価に地域の基準、動作条件、プロセス要件を組み込む必要があります。機器の安全性リスクを引き起こす可能性のあるやみくもな代替を回避し、同等の材料が性能仕様とアプリケーション シナリオに正確に一致するようにします。
